工具式表面式應變計廣泛適用于在建筑物或大型結構（如混凝土、鋼結構、機械設備等）使用，測量埋設點的線性變形（應變）與應 力。該應變計采用高性能鋁基彈性材料，經特殊的加工成形熱處理，精選高精度電阻應變片作為敏感元件，經過粘貼組橋、修正等工藝制作 而成。它可與靜態、靜動態和動態應變數據采集系統連接，即可獲得被測試結構的應變值。
YBM型工具式表面應變計
制作流程：
初步清潔→消除加工應力→細加工→二次清潔→粘貼敏感原件→高溫固化→二次高溫固化→破線穿線→固定配件→焊接→檢查絕緣→密封→接儀器→帶線標定→密封→線標熱縮→激光打字→測試電阻→測試絕緣→清潔表面→安裝底座配件→打包出廠
特點：靈敏度高、線性度好、適應性強、構造簡單、安裝使用方便、無需防護、適合野外惡劣環境使用。
技術指標:
| 型號 | YBM型 |
| 測量范圍（με） | ±3000 |
| 橋路電阻（Ω） | 350±1 |
| 非線性（%FS） | ≤±0.5 |
| 激勵電壓(V) | 2 |
| 漂移（με/h） | ≤±3 |
| 防護等級 | IP67或IP68(長期監測) |
| 溫度范圍（℃） | -30~80 |
| 標距（mm） | 78 |
| 線纜長度（m） | 默認3米（可根據需要加長） |
注意： 靈敏度默認橋壓為2V; YBM-78A材質為鋁基，YBM-78B材質為鋼基。
采集儀器設置（靈敏度系數在傳感器標簽上）
以東華或泰斯特的采集儀器（系數以mv為單位）為例，設置傳感器類型：橋式傳感器，橋壓：2V，測量量：應變，橋路方式：全橋，單位：με；
假設靈敏度系數：0.004MV/με，在輸入靈敏度系數后，采集儀軟件會自動生成量程范圍，選擇最接近傳感器實際量程那一個范圍。
以揚州晶明或武漢優泰（以UV為單位）為例，系數輸入：4UV/EU。
（各個廠家儀器設置存在差異，操作時以采集儀說明為準）

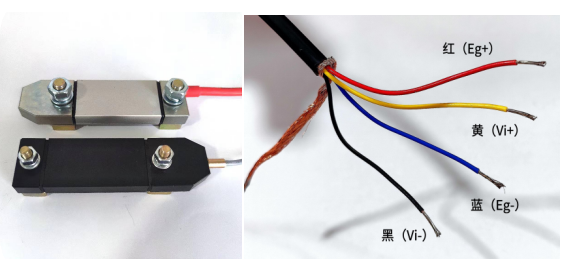

接線方法： 紅→電源+； 黃→信號+； 藍 →電源-； 黑→信號-；
安裝注意事項：
安裝示意圖：
1） 安裝方式請結合具體的試驗環境，安裝請使用標距塊;
2） 安裝前需要對被測鋼結構表面進行打磨，打磨出平整的焊接結合面；將被測結構表面打磨平整、光滑。固定在被測表面時要注意兩邊底座高度平整一致;
3） 混凝土結構建議采用AB膠進行粘接、混凝土預埋或用膨脹螺釘；也可采用M8螺栓進行緊固；
4） 鋼結構監測場合建議采用點焊（適用于結構表面長期監測），固定好后需等溫度冷卻，再安裝傳感器主體。請勿長時間燒焊，以防引起結構變形
（詳細操作請參照焊接安裝步驟）；
5） 傳感器安裝方向與結構受力方向必須一致。操作需要一邊一邊去完成，防止機體形變損壞；
6） 同理，拆卸時，應先將傳感器拆下，再拆除底座；
7） 拆卸過程請勿直接起拔傳感器保護蓋，請謹慎操作，不要暴力拆卸安裝，過程中應避免重物敲擊或跌落傳感器；
8） 請勿超量程使用傳感器；
焊接安裝說明（適用于鋼結構表面長期監測）

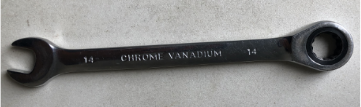

1、 傳感器在出廠時，兩端的底座螺絲處于擰緊狀態，需先用梅花扳手（開口14）將底座固定螺絲擰下。（圖1）
（圖1）

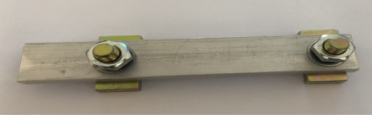

2、將傳感器底座安裝在標距模塊上，用點焊方式固定在平整的焊接面。（圖2）
（圖2）
3、取下標距塊，將傳感器安裝到底座上，安裝時上、下兩個螺栓需逐步擰緊，一邊一邊進行操作，操作過程中保證應變計處于平整、垂直狀態。
3、傳感器安裝完成。用手持式采集儀，確認傳感器的初讀數是否在正常范圍內。
初讀數正常說明傳感器安裝順利，安裝過程沒有損壞。
4、待試驗結束后，用14的梅花扳手，先將兩頭的螺絲擰下（也同樣是一邊一邊去操作），再取下傳感器，最后回收底座。
